Membrane Permeation Analyzer란?

MPA Horizon은 영국의 Surface Measurement Systems(SMS)에서 개발한 고정밀 막 투과 분석 (Membrane Permeation Analyzer)로, 다양한 기체 및 수증기의 막 투과 특성을 정밀하게 측정할 수 있는 장비입니다.

MPA Horizon은 다양한 소재(특히 고분자 필름, 멤브레인, 복합재료 등)를 대상으로, 기체나 수증기가 어떻게 막을 통과하는지를 정량적으로 분석하는 실험 장비입니다.

이 장비는 막의 투과도(permeability), 확산도(diffusivity), 용해도(solubility) 등의 물성을 측정하여 소재의 차단 특성을 정량적으로 평가하는 데 사용됩니다.

MPA Horizon의 핵심 목적은 특정 기체 또는 수증기가 재료(막 또는 필름)를 어떻게, 얼마나, 얼마나 빠르게 통과하는지를 정밀하게 측정하는 것입니다.

이를 통해 재료의 물성 평가 및 성능 개선, 새로운 고분자 소재 개발, 제품 품질 관리 등 다양한 산업 및 학문적 연구에 기여합니다.

응용 분야 (Applications)

· 식품 및 의약품 포장 산업 : 산소, 수증기, 이산화탄소 등에 대한 투과도 측정을 통해 포장재의 차단 성능을 평가
· 연료전지 및 배터리 산업 : PEM(고분자 전해질 막) 등 전지용 멤브레인의 수분 및 수소 투과 특성 분석

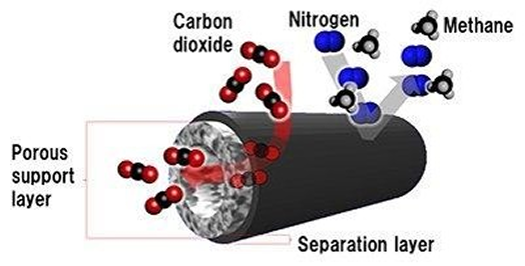

· 환경 및 에너지 소재 개발 : 탄소 포집(CCS), 수소 저장, 가스 분리용 멤브레인의 기체 투과 특성 분석
· 전자/디스플레이 산업 : OLED, LCD 등 민감한 전자소자를 보호하기 위한 고기능성 방습/차단 필름 성능 측정
· 기능성 고분자 및 복합재료 연구 : 신소재 개발 시 소재의 기체 차단성/투과성 분석을 통해 성능 평가 및 비교
· 건축 및 섬유 산업 : 건축자재나 기능성 섬유의 방습성, 투습성, 공기 투과도 측정

주요 특징 (Key Features)

· 고정밀 기체 및 수증기 투과도 측정 : 산소(O₂), 이산화탄소(CO₂), 수소(H₂), 질소(N₂), 수증기 등 다양한 기체의 투과도, 확산도, 용해도를 정확하게 측정.
· 완전 자동화된 운영 : 온도, 습도, 압력 자동 제어로 신뢰성 높은 반복 가능성 제공, 실험 중 수동 조작 최소화.
· 폭넓은 실험 조건 설정 : MPA Horizon은 -5℃에서 80℃ 이상, 상대습도는 0%에서 90% 이상까지 정밀하게 설정 가능하여, 다양한 실제 사용 환경을 모사한 실험이 가능.
· 다양한 시료 형태에 대응 : 단층막, 다층 필름, 복합소재, 고분자막 등 다양한 재료에 대응 가능한 샘플 셀을 제공하며, 실제 산업에서 사용되는 포장재나 멤브레인을 그대로 실험에 적용.
· 국제 표준 시험 규격 준수 : MPA Horizon은 ASTM F1307, F2622, ISO 15105-2 등 국제적으로 인정된 시험 표준을 충족하며, 학술 논문 및 산업 규격에 맞는 신뢰성 높은 데이터를 제공.
· 산업과 연구에 모두 적합 : MPA Horizon은 연구소, 대학, 소재 기업, 포장재 생산업체, 전자소재 기업 등 다양한 분야에서 사용되고 있으며, 기초 연구부터 제품 품질 관리까지 폭넓게 활용

응용 분야 (Applications)

· 투과도 (Permeability) : 기체가 시료를 통과하는 정도를 나타내며, 기체 차단 성능을 평가
· 확산도 (Diffusivity) : 기체가 시료 내에서 확산되는 속도를 측정하며, 확산 효율을 분석
· 용해도 (Solubility) : 기체가 시료에 용해되는 정도를 나타내며, 가스 분리 성능을 평가
· 시간 지연 (Time-lag) : 기체가 시료를 통과하는 데 걸리는 시간을 측정하여 응답 속도를 분석
· 기체 선택성 (Gas Selectivity) : 두 기체의 투과도 비율을 비교하여 선택적 차단 성능을 평가
· 기타 특성 : 수분 투과율(WVTR), 가스 확산 계수 다양한 특성도 분석 가능

측정항목	- 투과도 (Permeability) - 확산도 (Diffusivity) - 용해도 (Solubility) - 시간 지연 (Time-lag) - 기체 선택성 (Gas Selectivity)
온도범위	-5°C ~ 80°C (옵션에 따라 100°C 이상 가능)
습도범위	0% ~ 90% RH (상대 습도 제어)
압력범위	대기압 ~ 20bar
기체 흐름제어	0.1 mL/min ~ 1000 mL/min (정확한 기체 흐름 제어 시스템)
샘플 셀	- 최대 샘플 크기: 직경 60mm, 최대 두께 2mm (옵션에 따라 다름)
기체측정	산소(O₂), 이산화탄소(CO₂), 수소(H₂), 질소(N₂), 수증기(H₂O) 등 다양한 기체 측정 가능

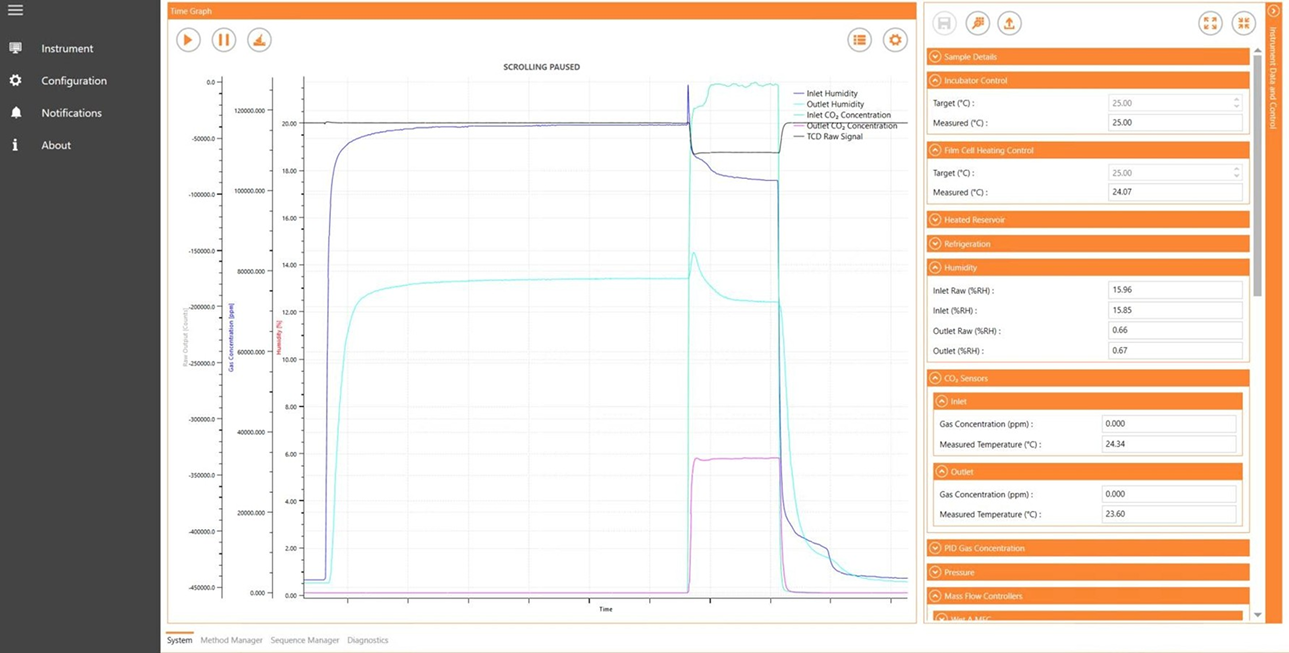

Software	실시간 그래프 및 분석, ASTM, ISO 표준에 맞춘 자동 보고서 생성
전원	220V, 50/60Hz
연속실험	24/7 지속적인 무인 실험 가능

Membrane Permeation Analyzer란?

MPA Horizon은 영국의 Surface Measurement Systems(SMS)에서 개발한 고정밀 막 투과 분석기(Membrane Permeation Analyzer)로, 다양한 기체 및 수증기의 막 투과 특성을 정밀하게 측정할 수 있는 장비입니다.

MPA Horizon은 다양한 소재(특히 고분자 필름, 멤브레인, 복합재료 등)를 대상으로, 기체나 수증기가 어떻게 막을 통과하는지를 정량적으로 분석하는 실험 장비입니다. 이 장비는 막의 투과도(permeability), 확산도(diffusivity), 용해도(solubility) 등의 물성을 측정하여 소재의 차단 특성을 정량적으로 평가하는 데 사용됩니다.

MPA Horizon의 핵심 목적은 특정 기체 또는 수증기가 재료(막 또는 필름)를 어떻게, 얼마나, 얼마나 빠르게 통과하는지를 정밀하게 측정하는 것입니다. 이를 통해 재료의 물성 평가 및 성능 개선, 새로운 고분자 소재 개발, 제품 품질 관리 등 다양한 산업 및 학문적 연구에 기여합니다.

응용 분야 (Applications)

· 식품 및 의약품 포장 산업 : 산소, 수증기, 이산화탄소 등에 대한 투과도 측정을 통해 포장재의 차단 성능을 평가
· 연료전지 및 배터리 산업 : PEM(고분자 전해질 막) 등 전지용 멤브레인의 수분 및 수소 투과 특성 분석
· 환경 및 에너지 소재 개발 : 탄소 포집(CCS), 수소 저장, 가스 분리용 멤브레인의 기체 투과 특성 분석
· 전자/디스플레이 산업 : OLED, LCD 등 민감한 전자소자를 보호하기 위한 고기능성 방습/차단 필름 성능 측정
· 기능성 고분자 및 복합재료 연구 : 신소재 개발 시 소재의 기체 차단성/투과성 분석을 통해 성능 평가 및 비교
· 건축 및 섬유 산업 : 건축자재나 기능성 섬유의 방습성, 투습성, 공기 투과도 측정

주요 특징 (Key Features)

· 고정밀 기체 및 수증기 투과도 측정 : 산소(O₂), 이산화탄소(CO₂), 수소(H₂), 질소(N₂), 수증기 등 다양한 기체의 투과도, 확산도, 용해도를 정확하게 측정.
· 완전 자동화된 운영 : 온도, 습도, 압력 자동 제어로 신뢰성 높은 반복 가능성 제공, 실험 중 수동 조작 최소화.
· 폭넓은 실험 조건 설정 : MPA Horizon은 -5℃에서 80℃ 이상, 상대습도는 0%에서 90% 이상까지 정밀하게 설정 가능하여, 다양한 실제 사용 환경을 모사한 실험이 가능.
· 다양한 시료 형태에 대응 : 단층막, 다층 필름, 복합소재, 고분자막 등 다양한 재료에 대응 가능한 샘플 셀을 제공하며, 실제 산업에서 사용되는 포장재나 멤브레인을 그대로 실험에 적용.
· 국제 표준 시험 규격 준수 : MPA Horizon은 ASTM F1307, F2622, ISO 15105-2 등 국제적으로 인정된 시험 표준을 충족하며, 학술 논문 및 산업 규격에 맞는 신뢰성 높은 데이터를 제공.
· 산업과 연구에 모두 적합 : MPA Horizon은 연구소, 대학, 소재 기업, 포장재 생산업체, 전자소재 기업 등 다양한 분야에서 사용되고 있으며, 기초 연구부터 제품 품질 관리까지 폭넓게 활용

응용 분야 (Applications)

· 투과도 (Permeability) : 기체가 시료를 통과하는 정도를 나타내며, 기체 차단 성능을 평가
· 확산도 (Diffusivity) : 기체가 시료 내에서 확산되는 속도를 측정하며, 확산 효율을 분석
· 용해도 (Solubility) : 기체가 시료에 용해되는 정도를 나타내며, 가스 분리 성능을 평가

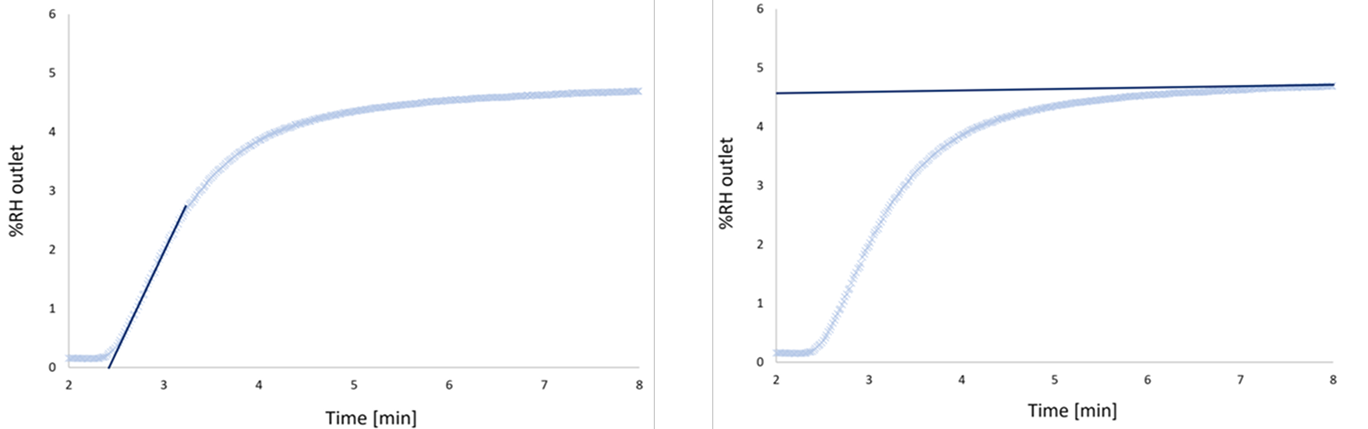

· 시간 지연 (Time-lag) : 기체가 시료를 통과하는 데 걸리는 시간을 측정하여 응답 속도를 분석
· 기체 선택성 (Gas Selectivity) : 두 기체의 투과도 비율을 비교하여 선택적 차단 성능을 평가
· 기타 특성 : 수분 투과율(WVTR), 가스 확산 계수 등 다양한 특성도 분석 가능

측정항목	- 투과도 (Permeability) - 확산도 (Diffusivity) - 용해도 (Solubility) - 시간 지연 (Time-lag) - 기체 선택성 (Gas Selectivity)
온도범위	-5°C ~ 80°C (옵션에 따라 100°C 이상 가능)
습도범위	0% ~ 90% RH (상대 습도 제어)
압력범위	대기압 ~ 20bar
기체 흐름제어	0.1 mL/min ~ 1000 mL/min (정확한 기체 흐름 제어 시스템)
샘플 셀	- 최대 샘플 크기: 직경 60mm, 최대 두께 2mm (옵션에 따라 다름)
기체측정	산소(O₂), 이산화탄소(CO₂), 수소(H₂), 질소(N₂), 수증기(H₂O) 등 다양한 기체 측정 가능
Software	실시간 그래프 및 분석, ASTM, ISO 표준에 맞춘 자동 보고서 생성
전원	220V, 50/60Hz
연속실험	24/7 지속적인 무인 실험 가능

MPA Horizon 사양

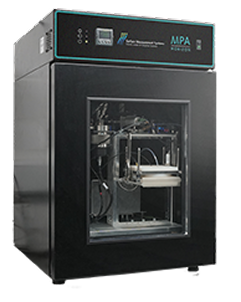

Membrane Permeation Analyzer (MPA)
막 투과 측정 데이터

MPA Horizon 사양

Membrane Permeation Analyzer (MPA) 막 투과 측정 데이터

Membrane Permeation Analyzer (MPA)
막 투과 측정 데이터
