특 징

- Ritter 제품의 측정 데이터 수집을 위한 통합 Windos 소프트웨어
- 멀티 코어 프로세서 지원
- 최대 18개의 Ritter Gas Meters에서 PC USB 포트까지의 가스량 및 유량 데이터 수집을 위한 Windows software
- 실시간으로 측정 데이터를 그래픽 및 표 형식으로 표시
- 아래와 같은 방법으로 측정 데이터 정규화:
a. 온도
b. 압력
c. 습도
- SD 카드(신호 인터페이스 모듈 » SIM « 에 내장) 와 PC 모두에 측정 데이터 저장
- 주 전원 공급 장치가 고장난 경우에도 데이터 수집 가능
- 저장된 데이터를 Microsoft Excel 스프레드시트로 내보내기

Please note: »RIGAMO« 는 단일 PC에서 한번에 한번 만 시작 할 수 있습니다.

Pulse Generator V4.01에서는 측정 드럼 회전의 양방향 인식이 지원되지 않습니다. 데이터 수집에 필요한 신호 입력 모듈 »SIM«은 방폭 지역에서의 사용이 승인되지 않았습니다!

가스 볼륨 측정

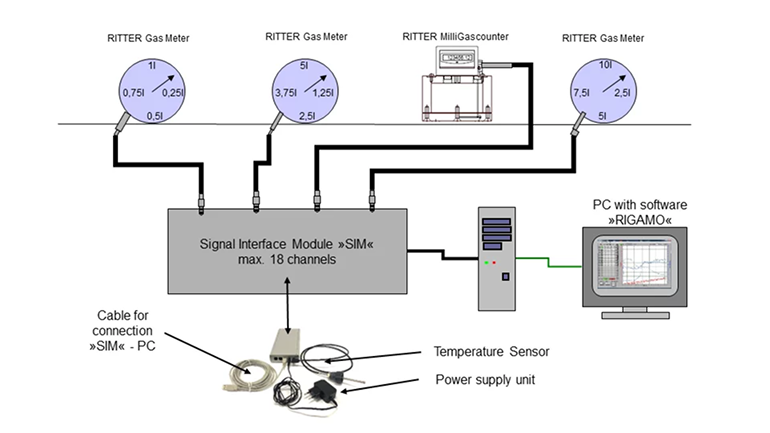

- 최대 18개 Ritter Gas Meters에서 가스 부피 및 유량 데이터 수집
- 표준 온도로 재계산하기 위한 가스 온도 측정(정규화) Please note: 신호 인터페이스 모듈 »SIM«의 현재 버전에서는 단일 온도 프로브만 하나의 »SIM« 장치에 연결할 수 있습니다.
- 표준 압력으로 재계산하기 위한 대기압 측정(정규화)
- 습도 보상
- 개별 교정 곡선을 기반으로 측정 데이터의 자동 수정: »측정 오류의 동적 수정«(MilliGascounter에만 해당)

Biogas Batch Fermentation System »BBFS« 사용한 작동

- 가열 오븐의 온도 제어
- 발효병 포함 교반 장치의 속도 제어 (간격모드)
- 최대 18개의 CO2 흡수병에 대한 실시간 CO2 흡수 상태(바이오가스 배치 발효 시스템 »BBFS<의 옵션 액세서리 »CO2 흡수 시스템< 포함):
- 각 흡수병의 현재 CO2 흡수 용량 표시
- 각 흡수병의 남은 CO2 흡수량 표시
- CO2 흡수 용량이 자유롭게 선택 가능한 수준 이하로 떨어지면 각 흡수병에 대한 경보 기능

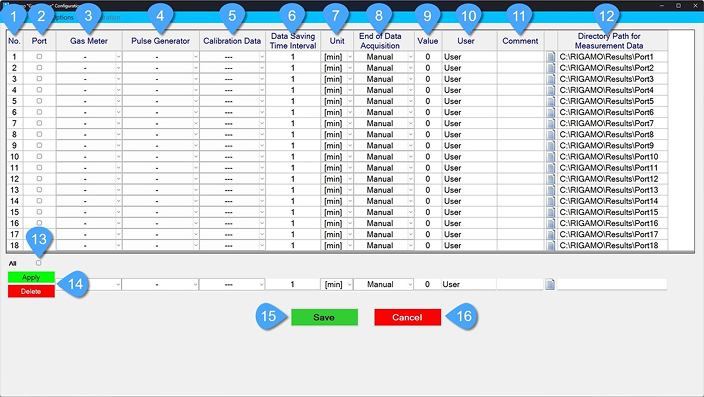

Interface: Configuration Window

-Area 1: Consecutive number of input ports / channels
- Area 2: Checkboxes for selection / deselection of single channels
- Area 3: Assignment of Gas Meter type to each port
- Area 4: Selection of Pulse Generator type for each Gas Meter
- Area 5: Selection of calibration data file for each Gas Meter (MilliGascounter only)
- Area 6: Input of time interval value for saving of measurement data to the PC
- Area 7: Selection of time interval unit for saving of measurement data
- Area 8: Selection of mode for termination of data acquisition
- Area 9: Input of value for termination of data acquisition
- Area 10: Optional input of user / identifier for a test run
- Area 11: Optional input of description or comment for a test run
- Area 12: Directory path for measurement data
- Area 13: Checkbox for selection / deselection of all ports
- Area 14: Master line for simultaneous input / deletion of parameters in marked channels
- Area 15: Saves entered parameters and closes the Configuration Window
- Area 16: Closes the Configuration Window without saving entered parameters

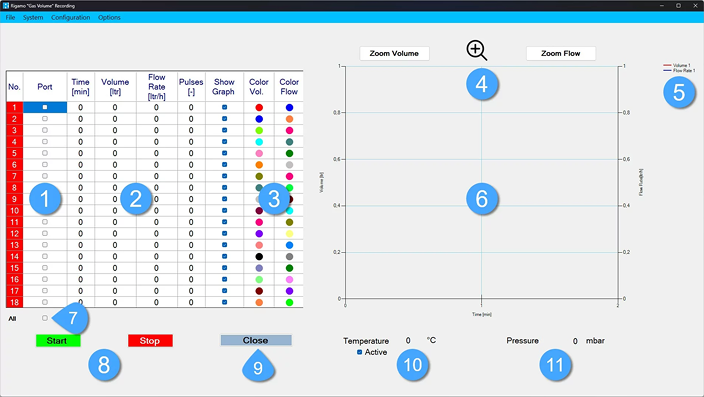

Interface: Recording Window

- Area 1: Display of port status
- Area 2: Tabular display of data for respective ports in real time
- Area 3: Checkboxes for displaying or hiding of graphs
- Area 4: Magnification tools for diagram area
- Area 5: Legend for graphs (gas volume and flow rate)
- Area 6: Diagram area for gas volume and flow rate
- Area 7: Selection / deselection of all ports
- Area 8: Start / Stop of data acquisition
- Area 9: Closes the Recording Window
- Area 10: Indication of gas temperature Activation / deactivation of temperature normalisation
- Area 11: Indication of atmospheric pressure Activation / deactivation of pressure normalisation
