DIN EN 61034-1은 전기 케이블이 연소할 때 발생하는
연기 밀도(Smoke Density)를 측정하기 위한 표준 시험 방법을
정의한 규제 규격입니다. 연기 밀도 측정 시험기는 특히 건물 내에서
사용하는 저연기(Low Smoke) 케이블에 적용되며,
화재 시 가시성 확보와 인명 안전 확보를 목적으로 합니다.
DIN EN 61034-1에 완벽하게 부합하는 설계로, 화재 상황에서 발생하는 연기의 투과율을
실시간으로 측정하여 연기 밀도를 정확하게 평가합니다

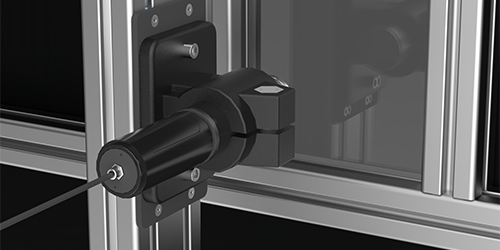

내장된 광도계 시스템은 케이블 연소 중 연기에 의한 빛의 차단 정도를 정밀하게 측정합니다.
이 장비를 통해 안전한 환경을 위해 필요한 저연기 성능을 평가할 수 있습니다.

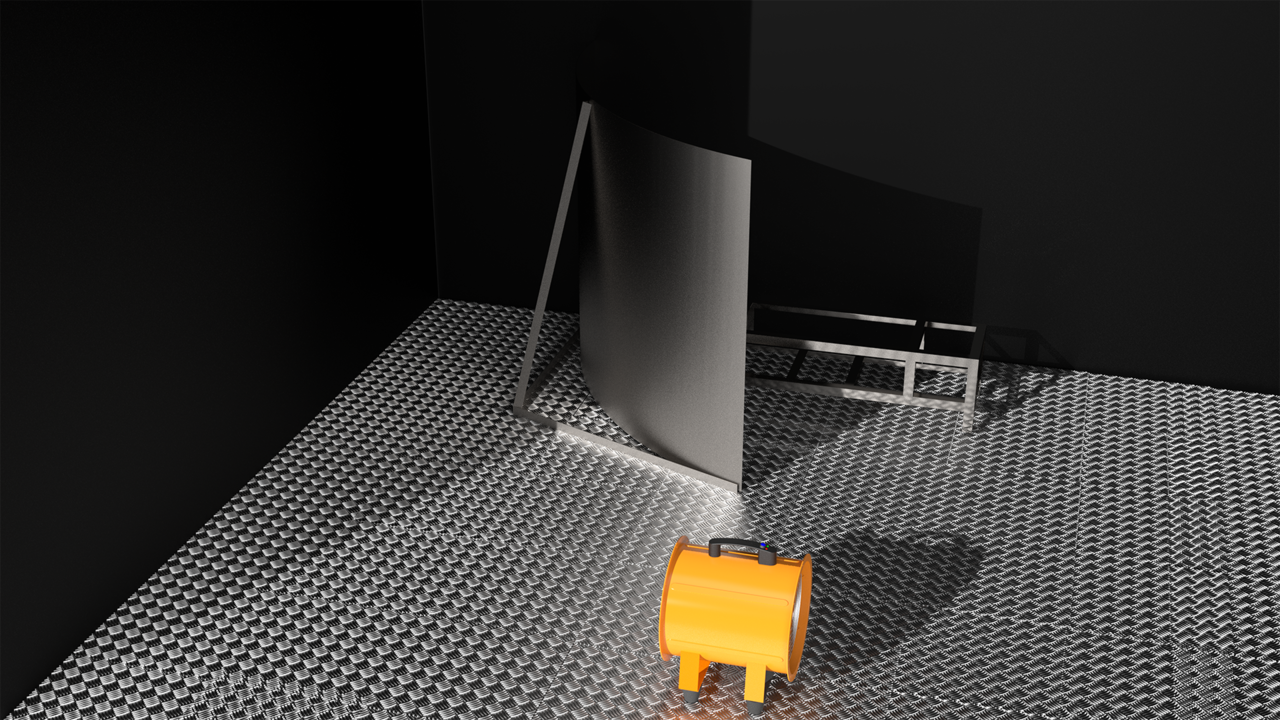

자동화된 연소 시스템과 팬을 통해 연기를 고르게 혼합하며, 시험이 끝난 후 결과는 쉽게 분석하고
기록할 수 있습니다. 데이터는 그래프 형식으로 출력되어 직관적인 해석이 가능합니다.
이 장비는 건물 내 케이블 설치와 관련된 안전 기준을 충족하며, 화재 시 연기 발생을 최소화하는
케이블 제품 개발을 지원합니다. 또한, 테스트 과정이 효율적으로 설계되어 시간과 비용 절감에도
기여합니다.
| 시험 대상 | 전선 및 케이블, 플라스틱 부품 등 |
| 시험 기준 | DIN EN 61034-1 (연기 밀도 측정 – 측정 방식) |
| 광투과도 측정 방식 | 광전식(Photometric) 센서 및 포텐셔미터 기록 장치 |
| 광원–수광 거리 | 약 3,000mm (EN 기준) |
| 광원 | 백색광 또는 표준화된 헬륨–네온 레이저 (He-Ne) |
| 측정 항목 | 연기 농도, 광투과율(%) |

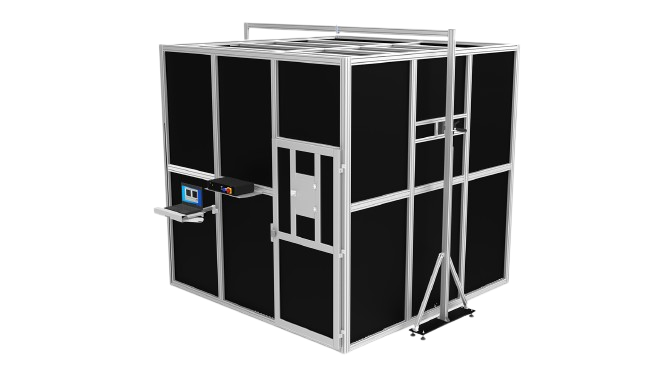

| 시험 챔버 크기 | 3,320 × 3,320 × 3,250 mm (W × D × H) |
| 시험 챔버 재질 | 내열성 강판 및 흑색 도장 내부 마감 |
| 화재원 | 알코올 혼합물 표준화 화염 |
| 연소 시간 설정 | 0~999초 (자동 타이머 제어) |
| 데이터 기록 | 전자 데이터 로깅 (소프트웨어 연동) |
| 보정 기능 | 소프트웨어 기반 자동 보정 기능 내장 |
| 전원 공급 | 230 VAC, 50/60 Hz |
| 장비 중량 | 약 1,000 kg |
| 안전 장치 | 가스 차단 밸브, 과열 방지, 비상 정지 스위치 등 |
소프트웨어를 통해 시험 전/후 자동 보정 지원
실시간 전자 측정 데이터 기록 및 저장
시험 데이터를 시각적으로 분석하고, 그래프화하여 표시
CSV, Excel, PDF 형식으로 데이터 및 보고서 출력
Wi-Fi 또는 Ethernet을 통해 원격 모니터링 및 제어
시험 중 기준 미달 상태나 과도한 온도에 대한 자동 알람 제공
Windows 운영 체제에서 사용 가능, USB/Ethernet 연결 지원
