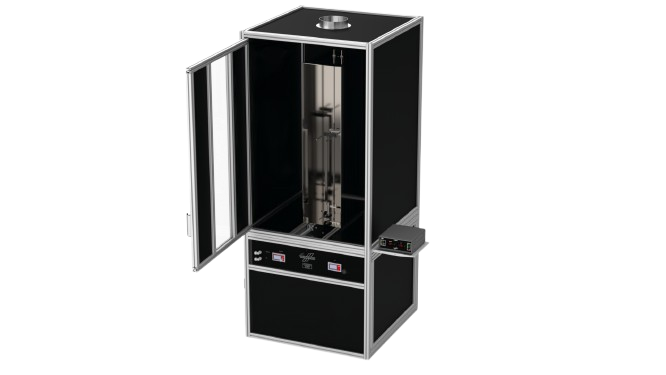

수직 연소 시험기는 단일 전성 또는 절연 케이블을 수직 상태로 고정한 후,
규정된 화염 조건에서 연소 특성을 평가하는 장비입니다.
화재 발생 시 전선의 화염 전파 특성을 정확히 측정하여,
제품의 난연 성능을 확인 하고 국제 안전 기준을 만족하는지검증 합니다.
이 장비는 DIN EN 60332-1-1 및 60332-1-3 표준에 따라 설계 되었으며,
시험의 정확성, 재현성, 안정성을 보장합니다.
표준화된 버너를 통해 일정한 크기와 온도의 화염을 생성하고, 안정적인 시험 환경을 제공합니다.

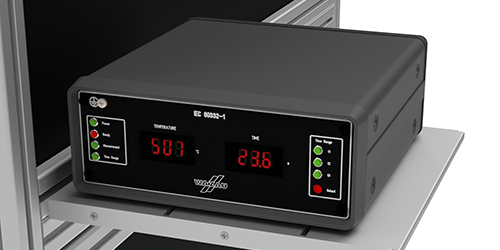

화염 노출 시간 및 시험 과정을 자동으로 제어 및 기록, 사용자 편의성과 정밀도를 높였습니다.
다양한 규격의 케이블을 수직으로 고정 가능하며, 시험 후 탄화 길이 측정 눈금자 또는 디지털 측정기 탑재로 정밀한 결과 분석이 가능합니다.
시험 후 발생하는 연기를 효과적으로 배출하여 작업 환경을 쾌적하게 유지합니다.
터치스크린 또는 PC 기반 소프트웨어로 직관적인 제어 가능, 시험 조건 설정 및 결과
확인이 간편합니다.
적용 표준 | DIN EN 60332-1-1 / 60332-1-3 |
시험 대상 | 단일 절연 전선 또는 케이블 |
화염원 | 표준화된 프로판/메탄 버너 |
버너 각도 | 45도 고정형 (표준 규격) |
연소 시간 설정 | 0~999초 (디지털 타이머 제어) |
연소 길이 측정 | 최대 600mm까지 눈금 또는 디지털 측정 |

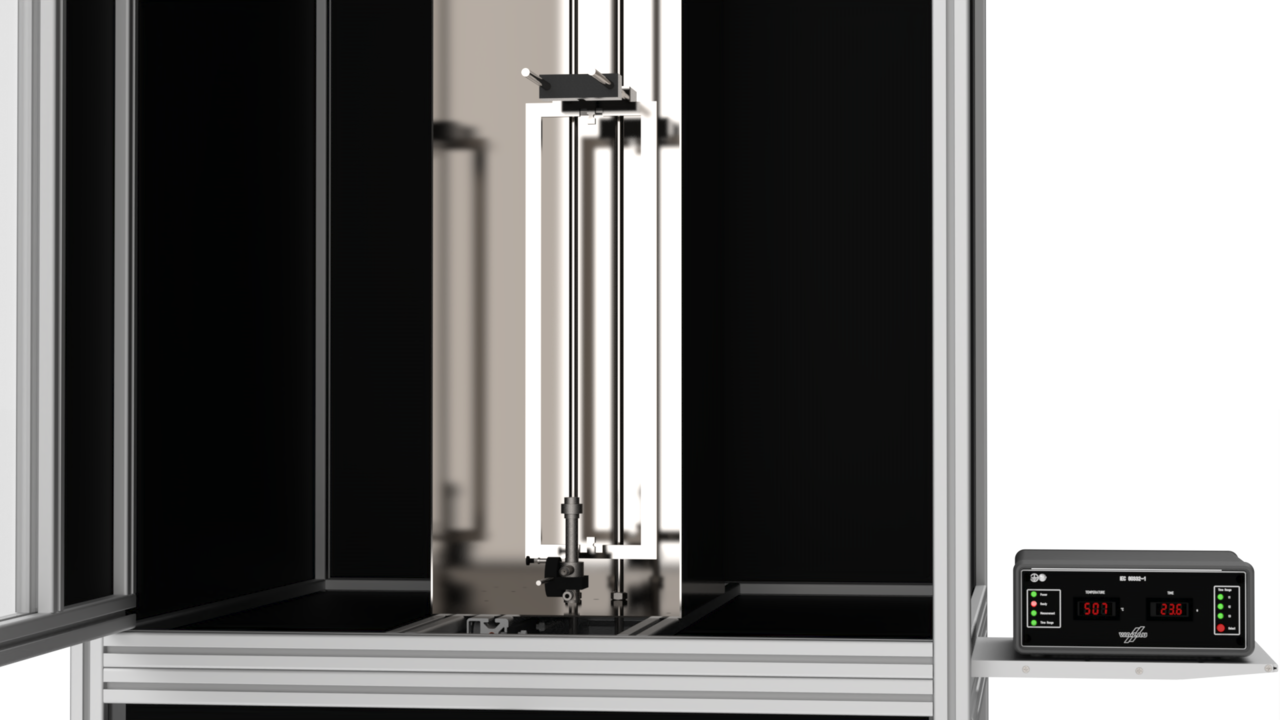

시료 고정 장치 | 수직 고정형 클램프 (길이 조절 가능) |
챔버 재질 | 내부 스테인리스 스틸, 내열 구조 |
연기 배출 시스템 | 상단 배기 덕트 및 팬 장착 |
안전 장치 | 자동 가스 차단, 과열 방지, 점화 실패 감지 등 |
전원 | 230 VAC, 50/60 Hz |
크기 | 약 1000 x 600 x 1800 mm (W x D x H) |
무게 | 약 150 kg |

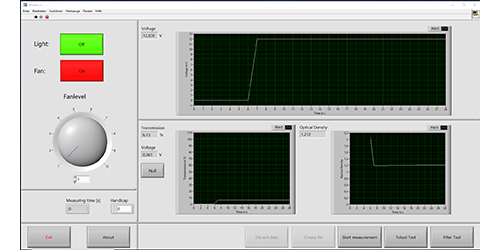

소프트웨어를 통해 시험 전/후 자동 보정 지원
실시간 전자 측정 데이터 기록 및 저장
시험 데이터를 시각적으로 분석하고, 그래프화하여 표시
CSV, Excel, PDF 형식으로 데이터 및 보고서 출력
Wi-Fi 또는 Ethernet을 통해 원격 모니터링 및 제어
시험 중 기준 미달 상태나 과도한 온도에 대한 자동 알람 제공
Windows 운영 체제에서 사용 가능, USB/Ethernet 연결 지원
